คุณเคยสงสัยไหมว่าในระบบไฮดรอลิคที่ดูซับซ้อนและเต็มไปด้วยแรงดันมหาศาล แต่เครื่องจักรยังคงทำงานได้อย่างแม่นยำในระดับเสี้ยววินาทีได้อย่างไร? คำตอบทั้งหมดซ่อนอยู่ในอุปกรณ์ชิ้นเล็ก ๆ ที่เรียกว่า “โซลินอยด์วาล์ว” (Solenoid Valve) ซึ่งทำหน้าที่เป็นเหมือนสมองสั่งการและหัวใจในการควบคุมทิศทางของเหลวภายในระบบ วันนี้เราจะพามาทำความรู้จักกับอุปกรณ์ชิ้นนี้กันอย่างละเอียด พร้อมคำแนะนำวิธีเลือกซื้อวาล์วให้เหมาะกับหน้างานจริง ๆ กันครับ

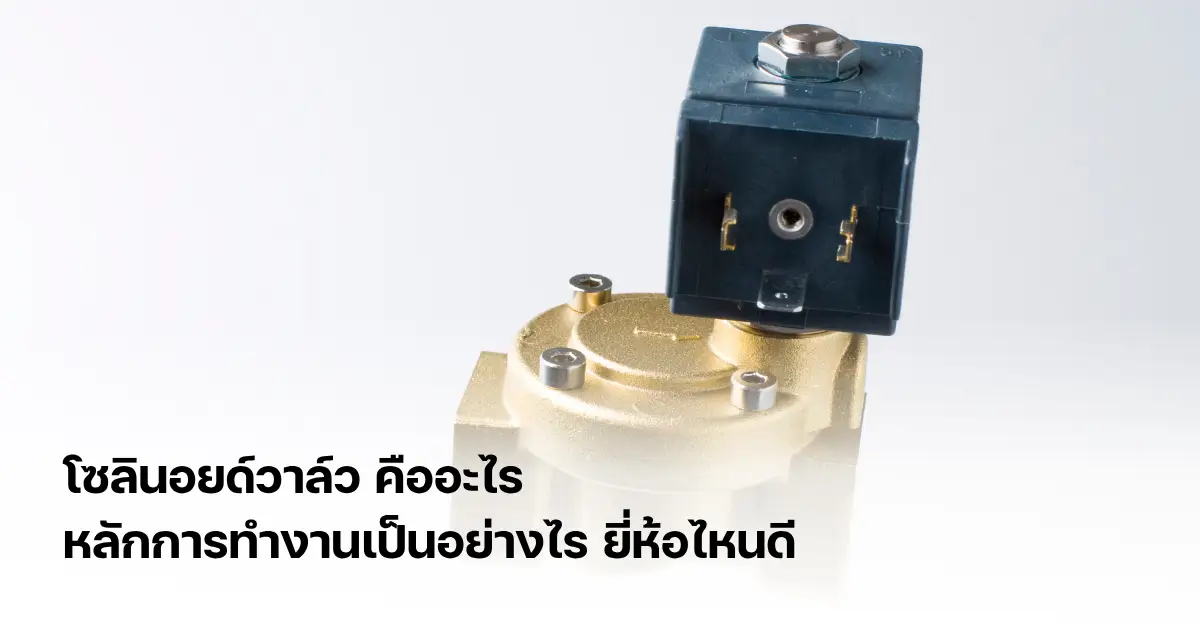

โซลินอยด์วาล์ว คืออะไร?
โซลินอยด์วาล์ว (Solenoid Valve) คือ วาล์วเปิด-ปิดน้ำ ลม หรือน้ำมันแบบไม่ต้องใช้มือหมุนเอง แต่จะใช้ไฟฟ้าเป็นตัวสั่งการแทน ข้างในจะมีคอยล์ขดลวดกับแกนเหล็ก พอเราจ่ายไฟเข้าคอยล์ มันจะสร้างสนามแม่เหล็กไปยกหรือดันแกนเหล็กข้างในให้เคลื่อนที่เพื่อเปิด-ปิดทางเดินของเหลวหรือก๊าซทันที จุดเด่นคือทำงานไวมากระดับเสี้ยววินาที สั่งเปิด-ปิดได้แม่นยำ เหมาะกับงานอัตโนมัติหรือระบบที่ต้องคุมการไหลแบบเป๊ะๆ
หลักการทํางานโซลินอยด์วาล์วเป็นอย่างไร?
หากพูดถึงโซลินอยด์วาล์ว หลักการทํางานของมันไม่ได้ซับซ้อนอะไรมาก เพราะมันจะอิงตามหลักแม่เหล็กไฟฟ้าอย่างตรงไปตรงมา โดยเริ่มจากเราจ่ายกระแสไฟฟ้าเข้าไปยังขดลวดโซลินอยด์ เพื่อให้กระแสไฟเปลี่ยนขดลวดให้กลายเป็นแม่เหล็กไฟฟ้าทันที แรงแม่เหล็กที่เกิดขึ้นจะพุ่งไปดึงดูดแกนเหล็กอ่อนหรือแกนสปูลที่อยู่ด้านในตัววาล์วให้เคลื่อนตำแหน่ง เพื่อเอาชนะแรงดันของสปริงเดิมที่ยึดแกนไว้ การเคลื่อนตัวของแกนเหล็กนี้เองที่จะไปเปิด-ปิดช่องทางเดินของน้ำมันไฮดรอลิค ทำให้เราสั่งการไหลเข้า-ออกของน้ำมันไปยังจุดต่าง ๆ ได้ภายในเสี้ยววินาที
และทันทีที่เราตัดกระแสไฟฟ้า สนามแม่เหล็กที่เคยดึงแกนเหล็กไว้จะสลายตัวไปในทันที ทำให้แรงดันจากสปริงภายในดันแกนเหล็กถูกดีดตัวกลับเข้าสู่ตำแหน่งเดิม ทางเดินน้ำมันจึงถูกสลับหรือปิดกั้นกลับไปตามสถานะเริ่มต้นของวาล์วนั้น ๆ พูดง่าย ๆ ตัวโซลินอยด์วาล์ว คือ สวิตช์ไฟอัจฉริยะที่ใช้พลังงานไฟฟ้ามาเปลี่ยนเป็นพลังงานกลคอยดึงแกนวาล์ว เพื่อคุมการไหลของน้ำมันไฮดรอลิคในระบบอยู่ตลอดเวลานั่นเองครับ
โซลินอยด์วาล์ว ช่วยอะไรในระบบไฮดรอลิค?
หน้าที่หลักๆ ของมันก็คือสมองกลคุมทิศทางน้ำมันในระบบไฮดรอลิคครับ ลองนึกภาพตามง่าย ๆ ถ้าปั๊มไฮดรอลิคคือหัวใจที่คอยสูบฉีดแรงดัน โซลินอยด์วาล์ว คือสวิตช์ไฟที่คอยสั่งการว่า น้ำมันแรงดันสูงนี้จะให้วิ่งไปทางไหน สำหรับหน้าที่ของมันในระบบไฮดรอลิคมีดังนี้
- สลับทิศทางน้ำมัน: สั่งเปลี่ยนทิศทางไหลของน้ำมันไฮดรอลิคทันที เพื่อให้กระบอกสูบเดินหน้า-ถอยหลัง หรือสั่งให้มอเตอร์ไฮดรอลิคหมุนซ้าย-ขวาตามที่เราต้องการ
- คุมการทำงานแบบอัตโนมัติ: รับสัญญาณไฟฟ้าจาก PLC, สวิตช์ หรือกล่องควบคุม มาสั่งวาล์วเปิด-ปิดได้เอง โดยไม่ต้องให้คนเดินไปสับคันโยกหน้างาน
- ตอบสนองไว แม่นยำ: สั่งเปิด-ปิดทางเดินน้ำมันได้ในเสี้ยววินาที ทำให้จังหวะการเคลื่อนที่ของเครื่องจักรตรงเป๊ะ ไม่คลาดเคลื่อน
- เซฟตี้ระบบ: ใช้ตัดหรือต่อวงจรน้ำมันไฮดรอลิคฉุกเฉินตอนระบบขัดข้อง ป้องกันเครื่องจักรเสียหายหรือเกิดอุบัติเหตุได้ทันเวลา
โซลินอยด์วาล์ว ต่างจากวาล์วมือโยกอย่างไร?
สำหรับความแตกต่างหลัก ๆ ระหว่างวาล์วมือโยกและโซลินอยด์ คือตัวสั่งการและความเร็วครับ หากเป็นโซลินอยด์วาล์วจะใช้กระแสไฟฟ้าสร้างสนามแม่เหล็กไปดึงแกนวาล์ว จึงเปิด-ปิดและสลับทิศทางน้ำมันได้โดยอัตโนมัติในเสี้ยววินาที รองรับการสั่งงานผ่านระบบคอมพิวเตอร์หรือ PLC และเหมาะกับงานที่ต้องการความแม่นยำและจังหวะที่รวดเร็ว ส่วนวาล์วมือโยก (Manual Valve) จะต้องใช้แรงคนเดินไปสับคันโยกเองหน้างาน จึงเหมาะกับงานระบบเปิด-ปิดธรรมดา งานภาคสนามที่ไม่มีระบบไฟฟ้า หรือใช้ควบคุมเครื่องจักรที่ต้องการเลี้ยงจังหวะด้วยมือคนซะมากกว่าครับ
โซลินอยด์วาล์วมีกี่แบบ อะไรบ้าง?
โดยทั่วไปแล้วโซลินอยด์วาล์วจะแบ่งประเภทตามรูปแบบการใช้งาน และเพื่อให้คุณเห็นภาพว่าโซลินอยด์ที่เหมาะกับหน้างานของคุณควรเป็นแบบไหน เราจะขอแบ่งออกเป็น 3 ประเภทหลักดังนี้
1. แบ่งตามสถานะการทำงาน (ไม่มีไฟเลี้ยง)
1.1 แบบปกติปิด (Normally Closed – NC)
วาล์วประเภทนี้ตัวสปริงจะดันแกนวาล์วให้ปิดกั้นทางเดินน้ำมันไว้ทันทีตอนยังไม่จ่ายไฟ น้ำมันจะไหลผ่านไม่ได้จนกว่าเราจะจ่ายไฟเข้าคอยล์เพื่อสร้างสนามแม่เหล็กมาดึงแกนวาล์วให้เปิดออก เป็นรูปแบบวาล์วยอดนิยมที่ช่างใช้เป็นตัวแรก เน้นใช้งานที่ต้องการความปลอดภัยสูงอย่างพวกระบบยกของขึ้นที่สูง เพราะถ้าเกิดไฟดับหรือระบบตัดไฟฉุกเฉินขึ้นมา วาล์วจะเด้งกลับมาปิดทันทีเพื่อบล็อกน้ำมันไว้ ของที่ยกอยู่จะได้ไม่ร่วงตกลงมากระแทกพื้นหรือทับคนงานครับ
1.2 แบบปกติเปิด (Normally Open – NO
วาล์วประเภทนี้ทำงานตรงข้ามกับ NC โดยสิ้นเชิง โดยช่วงที่ยังไม่จ่ายไฟ วาล์วจะเปิดโล่งให้น้ำมันไฮดรอลิคไหลผ่านได้ตลอดเวลา แต่พอจ่ายไฟเข้าคอยล์ สนามแม่เหล็กถึงจะดึงแกนวาล์วเพื่อปิดกั้นทางเดินน้ำมัน จึงเหมาะกับระบบที่ต้องปล่อยให้น้ำมันไหลวนวนรอบระบบอยู่เป็นประจำ ข้อดีของวาล์วประเภทนี้ จะช่วยประหยัดไฟและถนอมคอยล์ไม่ให้ร้อนจัดจนไหม้ เพราะไม่ต้องจ่ายไฟแช่ไว้ตลอดเวลานั่นเอง
2. แบ่งตามจำนวนทางเข้าออกและตำแหน่ง
สำหรับวาล์วกลุ่มนี้ ช่างจะเรียกเป็นตัวเลขสองตัวต่อกัน ตัวอย่างเช่น วาล์ว 2/2 หรือ วาล์ว 4/3 โดยตัวเลขด้านหน้าแทนจำนวนรูเชื่อมต่อ ส่วนตัวเลขหลังแทนจำนวนสถานะการทำงาน ยิ่งรูและตำแหน่งเยอะเท่าไหร่ การควบคุมทิศทางน้ำมันก็ยิ่งซับซ้อนและหลากหลายขึ้นเท่านั้น
- แบบ 2/2 ทาง: มีรูน้ำมันเข้า 1 รู และออก 1 รู ทำหน้าที่เปิดหรือปิดทางเดินน้ำมันเพียงอย่างเดียวคล้ายกับก็อกน้ำไฟฟ้า เหมาะสำหรับใช้ตัดต่อวงจรน้ำมันไฮดรอลิคในจุดเฉพาะ หรือใช้ในระบบ Unload น้ำมันกลับถังตอนที่ไม่ต้องการให้มีความดัน
- แบบ 3/2 ทาง: มีรูเชื่อมต่อ 3 รู (เข้า, ออก, และรูระบายกลับถัง) สลับการทำงานได้ 2 ตำแหน่ง นิยมใช้สั่งการกระบอกสูบไฮดรอลิคแบบทำงานทางเดียวที่ใช้แรงดันน้ำมันดันออกด้านเดียว แล้วใช้น้ำหนักภายนอกหรือสปริงดันกระบอกกลับ
- แบบ 4/2 ทาง และ 5/2 ทาง: มีรูน้ำมันสำหรับส่งไปและดึงกลับจากกระบอกสูบ ใช้สั่งการ กระบอกสูบแบบทำงานสองทาง เพื่อให้ดันออกและดึงกลับด้วยแรงดันน้ำมันไฮดรอลิค วาล์วแบบนี้นิยมใช้ในระบบไฮดรอลิคเป็นหลัก ส่วน 5/2 จะเจอบ่อยในระบบนิวเมติกส์ซะมากกว่า
- แบบ 4/3 ทาง: มี 4 รู และมีตำแหน่งทำงาน 3 ตำแหน่ง ได้แก่ ดันออก, ดึงกลับ, และตำแหน่งกลาง ซึ่งเป็นตำแหน่งพักตอนยังไม่จ่ายไฟ จุดเด่นคือเราสามารถเลือก Center ได้หลายแบบ ทำให้มีฟังก์ชันที่หลากหลาย เช่น บล็อกน้ำมันล็อกกระบอกให้อยู่กับที่ หรือปล่อยน้ำมันวนกลับถังเพื่อลดความร้อน ทำให้คุมกระบอกสูบหรือมอเตอร์ไฮดรอลิคได้อย่างยืดหยุ่น
3. แบ่งตามระบบการเปิด-ปิด (Internal Mechanism)
3.1 แบบทำงานโดยตรง (Direct Acting)
วาล์วประเภทนี้จะอาศัยแรงแม่เหล็กจากคอยล์ดึงแกนวาล์วโดยตรงเพื่อเปิด-ปิดทางน้ำมัน ข้อดีคือทำงานไวมาก ไม่จำเป็นต้องมีแรงดันในระบบก็ทำงานได้ (ต่อให้ 0 Bar ก็เปิด-ปิดได้) แต่ถ้าอัตราการไหลสูงหรือแรงดันน้ำมันในระบบสูงมากๆ คอยล์จะต้องใช้ขนาดใหญ่และกินไฟเยอะมาก ช่างเลยใช้วาล์วแบบนี้ในระบบไฮดรอลิคขนาดเล็ก หรือใช้เป็นวาล์วควบคุมตัวเล็ก ๆ เท่านั้น
3.2 แบบทำงานทางอ้อม (Pilot Operated)
ส่วนวาล์วประเภทนี้จะใช้พลังงานไฟฟ้าจากคอยล์แค่สะกิดเปิดรูนำ (Pilot Hole) เล็ก ๆ เพื่อให้แรงดันของน้ำมันไฮดรอลิคในระบบดันแกนวาล์วหลักให้เปิดออกอีกที เหมาะกับงานแรงดันสูง อัตราการไหลเยอะ ๆ ที่ใช้แค่แรงดึงคอยล์อย่างเดียวไม่พอ ข้อดีคือใช้คอยล์ตัวเล็กกินไฟน้อย แต่คุมน้ำมันแรงดันสูงได้สบายๆ แถมยังมีเงื่อนไขว่าระบบต้องมีแรงดันขั้นต่ำเลี้ยงไว้เสมอ วาล์วถึงจะทำงานได้
3.3 แบบผสม (Semi-Direct Acting)
เป็นวาล์วที่เอาข้อดีของสองแบบแรกมารวมกัน โดยคอยล์จะดึงแกนวาล์วพร้อม ๆ กับใช้แรงดันน้ำมันช่วยดันอีกแรง ทำให้วาล์วประเภทนี้ทำงานครอบคลุมได้ตั้งแต่ระบบที่ไม่มีแรงดันเลย ไปจนถึงระบบที่มีแรงดันสูงและอัตราการไหลมาก ๆ จึงนิยมใช้ในจุดที่แรงดันหน้างานไม่แน่นอนเพื่อป้องกันปัญหาวาล์วเปิดไม่ออก
แล้วมีวิธีเลือกโซลินอยด์วาล์วอย่างไร ให้เหมาะกับหน้างานจริง ๆ
ในฐานะผู้มีประสบการณ์ในด้านไฮดรอลิคมาอย่างยาวนาน ผมขอบอกเลยว่าการเลือกโซลินอยด์วาล์วไปใช้งานจริง ๆ แล้ว ไม่ใช่แค่ดูที่ขนาดท่อไฮดรอลิคเท่านั้นนะครับ เพราะถ้าเลือกผิดสเปกนิดเดียว วาล์วอาจจะเปิดไม่ออก คอยล์ไหม้ หรือถึงขั้นน้ำมันรั่วซึมจนระบบพังเสียหาย วันนี้ผมจะมาแชร์วิธีเลือกให้จบและตรงกับหน้างานจริงในแบบที่เข้าใจง่ายสุด ๆ
- ดูที่แรงดันและอัตราการไหล: ก่อนอื่นคุณต้องเช็กทั้งแรงดันใช้งานสูงสุดและอัตราการไหล ของระบบ โดยเฉพาะแรงดันต่างระดับ ถ้าเลือกวาล์วแบบทำงานทางอ้อม แต่แรงดันในระบบต่ำเกินไป วาล์วก็จะไม่เปิด แต่ถ้าแรงดันสูงเกินไปก็อาจทำให้แกนวาล์วค้างหรือคอยล์ไหม้ได้
- ชนิดและชนิดของเหลวหรือของไหล: ลองดูประเภทน้ำมันไฮดรอลิคที่ใช้อย่างละเอียด ถ้าน้ำมันปิโตรเลียมทั่วไปสามารถใช้ซีลยาง NBR ได้ปกติ แต่ถ้าระบบใช้น้ำมันทนไฟประเภท Synthetic หรือ Water-Glycol ต้องเลือกสเปกวาล์วที่เป็นซีล Viton หรือ PTFE เท่านั้น นอกจากนี้ต้องดูค่าความหนืดของน้ำมันด้วย เพราะถ้าน้ำมันหนืดเกินไป แรงแม่เหล็กจะดึงแกนวาล์วไม่ออก
- ชนิดและระดับแรงดันไฟฟ้า: เลือกใช้ไฟเลี้ยงคอยล์ให้ตรงกับระบบควบคุมหน้างาน เช่น AC 220V, DC 24V หรือ DC 12V โดยคอยล์ DC จะให้การทำงานที่นุ่มนวล ปลอดภัย ต่อให้มีเศษขี้เหล็กไปขัดแกนวาล์วค้าง คอยล์ก็จะไม่ไหม้ในทันที ส่วนคอยล์ AC จะตอบสนองไวกว่า แต่ถ้าแกนวาล์วติดขัดนิดเดียว คอยล์จะกินกระแสเกินและไหม้ควันขึ้นทันที
- ฟังก์ชันและสถานะการทำงาน: ตรวจเช็กดูว่าระบบต้องการแบบปกติปิดหรือปกติเปิด เพื่อความปลอดภัยเมื่อไฟดับ รวมถึงหากเป็นวาล์ว 4/3 ทาง ต้องเลือกตำแหน่งกลางให้ตรงกับระบบ เช่น หากใช้ปั๊มแบบอัตราไหลคงที่ ควรเลือก Tandem Center เพื่อให้น้ำมันจากปั๊มไหลวนกลับถังได้ฟรีในตำแหน่งพัก ไม่สะสมความร้อน แต่ถ้าต้องการล็อกตำแหน่งกระบอกสูบให้แน่นสะดุด ต้องเลือก Closed Center เท่านั้น
- สภาพแวดล้อมหน้างาน: หากติดตั้งในพื้นที่เปียกชื้น มีฝุ่นละออง หรือใช้นอกอาคาร ต้องเลือกปลั๊กคอยล์ที่มีมาตรฐานการกันน้ำกันฝุ่นสูง อย่างเช่น IP65 หรือ IP67 เพื่อป้องกันน้ำเข้าช็อตขั้วไฟ รวมถึงต้องขันแน่นข้อต่อไฮดรอลิคให้มิดชิดเพื่อป้องกันความชื้นและน้ำมันรั่วซึมบริเวณจุดเชื่อมต่อ และหากใช้งานในพื้นที่เสี่ยงต่อการเกิดระเบิด เช่น โรงงานเคมี หรือโรงกลั่นน้ำมัน จะต้องเลือกใช้คอยล์แบบป้องกันการระเบิด (Explosion-Proof / ATEX) เท่านั้น เพื่อป้องกันสปาร์กจากไฟฟ้าไปจุดติดเชื้อเพลิง
โซลินอยด์วาล์วยี่ห้อไหนดี?
นอกจากจะเลือกโซลินอยด์วาล์วให้ตรงกับหน้างานแล้ว หลายคนก็อาจยังไม่ชัวร์อยู่ดีว่าวาล์วที่เราเลือกจะได้มาตรฐาน ใช้งานได้นาน ๆ และปลอดภัยกับเราจริง ๆ ไหม วันนี้ผมมีข้อมูลเกี่ยวกับสเป็กของโซลินอยด์วาล์วยี่ห้อยอดนิยมกันครับ
| ยี่ห้อ | สัญชาติ | ระดับราคา | จุดเด่นด้านเทคโนโลยี | กลุ่มงาน/หน้างานที่เหมาะสม |
| Bosch Rexroth | เยอรมนี | สูงที่สุด (Premium) | • เกรดอันดับ 1 ของโลก ทนทานสูงมาก • แรงดันตกน้อยมาก • ระบบตัดต่อไฟและวาล์วไฟฟ้าแม่นยำเป๊ะ | เครื่องจักรขนาดใหญ่, งานไลน์ผลิตอุตสาหกรรมหนัก, โรงกลั่น หรือเครื่องจักรที่ห้ามหยุดทำงาน |
| Yuken | ญี่ปุ่น | ปานกลาง – สูง | • แบรนด์ยอดนิยมสูงสุดในไทยและเอเชีย • หาอะไหล่และชิ้นส่วนเปลี่ยนง่ายที่สุด • คอยล์ทนทาน อะไหล่สลับทดแทนกันง่าย | เครื่องปั๊มพลาสติก, เครื่องปั๊มโลหะ, เครื่องจักรญี่ปุ่นทั่วไป และระบบไฮดรอลิคในไทยเกือบทุกประเภท |
| Atos | อิตาลี | ราคาค่อนข้างสูง | • เชี่ยวชาญด้าน Proportional Valve และวาล์วไฟฟ้าอัจฉริยะ • โครงสร้างวาล์วและคอยล์ทนสารเคมีดีมาก • มีคอยล์มาตรฐาน Explosion-proof ทนระเบิดสูง | งานที่ต้องการความแม่นยำสูง, โรงงานเคมี, โรงกลั่นน้ำมัน และเครื่องจักรยุโรป |
| Walvoil | อิตาลี | ราคาปานกลาง | • ออกแบบมาเน้นงาน Mobile Hydraulics โดยเฉพาะ • ทนแรงสั่นสะเทือน ความร้อน และฝุ่นดีเยี่ยม • มีให้เลือกทั้งแบบ Monoblock และ Sectional | รถตัก, รถขุด, รถเครน, เครื่องจักรก่อสร้าง และเครื่องจักรกลการเกษตร |
| Hydrome | ไต้หวัน | ราคาย่อมเยา | • สเปกและขนาดติดตั้งเทียบเท่า Yuken (สลับใช้แทนกันได้) • ราคาคุ้มค่า หาซื้อง่ายในไทย • ประสิทธิภาพคุ้มราคา | งานประกอบเครื่องจักรทั่วไป, งานสร้างเครื่องใหม่ซ่อมบำรุงที่เน้นคุมงบ หรือระบบทดแทนระยะสั้น |
หมายเหตุ: การเลือกยี่ห้อโซลินอยด์วาล์วควรดูจากการทำงานของเครื่องจักรและงบประมาณเป็นหลัก ทั้งนี้ อย่าลืมตรวจสอบขนาดรูเจาะหน้าแปลนตามมาตรฐาน ISO หรือ CETOP ให้ตรงกัน เผื่อถอดสลับเปลี่ยนยี่ห้อแทนกันได้ทันทีที่เกิดเหตุฉุกเฉิน
สุดท้ายนี้ ไม่ว่าคุณจะเลือกใช้โซลินอยด์วาล์วยี่ห้อไหน สิ่งสำคัญที่ไม่ควรมองข้ามก็คือการทำความสะอาดของน้ำมันไฮดรอลิค การตรวจเช็กแรงดันไฟฟ้าเลี้ยงคอยล์อย่างสม่ำเสมอ ไปจนถึงการเลือกใช้ซีลยางให้เหมาะกับน้ำมันและสภาพแวดล้อมหน้างานจริง ซึ่งสิ่งเหล่านี้จะช่วยปกป้องเครื่องจักรของคุณไม่ให้หยุดทำงานฉุกเฉิน ยืดอายุการใช้งานของวาล์ว และช่วยให้ระบบไฮดรอลิคทำงานได้เต็มประสิทธิภาพที่สุดครับ
