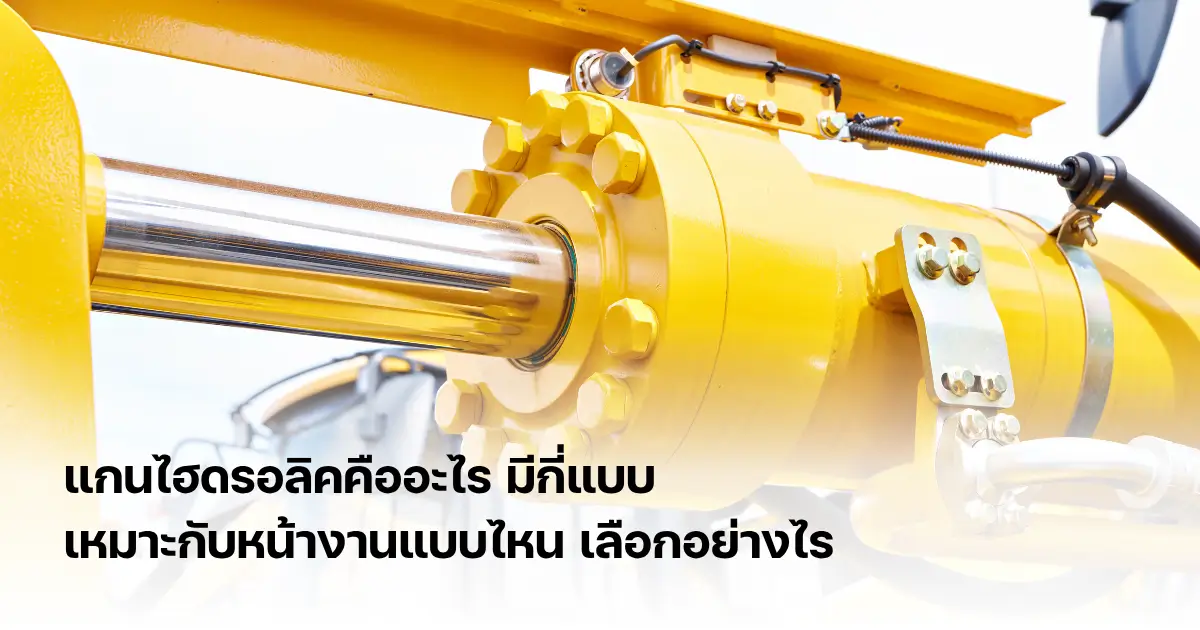

แกนไฮดรอลิคคืออะไร มีกี่แบบ เหมาะกับหน้างานแบบไหน เลือกอย่างไร

หากเปรียบปั๊มไฮดรอลิคเป็นหัวใจที่คอยสูบฉีดพลังงาน แกนไฮดรอลิค (Hydraulic Cylinder Rod) หรือแกนกระบอกไฮดรอลิค ก็คือมัดกล้ามเนื้อและแขนขาที่เปลี่ยนพลังงานเหล่านั้นให้กลายเป็นแรงกระทำจริง ต่อให้ระบบอื่นๆ จะทำงานได้ดี แต่หากแกนนี้มีปัญหาหรือเลือกใช้ไม่ถูกประเภท ก็อาจเกิดความเสียหายต่อทั้งระบบได้เช่นกัน เพราะแกนไฮดรอลิคคือส่วนเดียวที่ต้องรับภาระหนักและเผชิญหน้ากับสิ่งปนเปื้อนจากภายนอกโดยตรง บทความนี้จะพามาสำรวจกันว่า อะไรคือปัจจัยสำคัญที่ทำให้กล้ามเนื้อส่วนนี้ทำงานได้เต็มพลัง และวิธีสังเกตสัญญาณเตือนก่อนที่แกนจะมีปัญหา เพื่อการรับมืออย่างถูกวิธี

แกนไฮดรอลิค คืออะไร?

แกนไฮดรอลิค (Hydraulic Cylinder Rod) คือ แกนหรือกระบอกเหล็กกล้าที่มีความแข็งแรงสูงที่ผ่านการชุบเคลือบผิวด้วยฮาร์ดโครมจนเงาวาว ทำหน้าที่เสมือนแขนขาของเครื่องจักรที่ยื่นออกมาเพื่อโอนถ่ายพละกำลังจากแรงดันน้ำมันภายในกระบอกสูบออกสู่ภายนอก เนื่องจากแกนไฮดรอลิคเป็นส่วนประกอบเดียวที่ต้องเคลื่อนที่ออกไปสัมผัสกับสภาวะภายนอกโดยตรง หากคุณเลือกใช้แกนที่ผ่านการขัดเคลือบมาอย่างดี มีพื้นผิวที่ราบเรียบอยู่เสมอ จะช่วยให้การส่งผ่านพลังงานจากของเหลวกลายเป็นการเคลื่อนที่เชิงเส้นที่มีพละกำลังมหาศาลและมีความแม่นยำสูง

แกนกระบอกไฮดรอลิค มีกี่แบบ?

การเลือกประเภทของแกนไฮดรอลิกให้เหมาะสมกับสภาพแวดล้อม จะช่วยให้เครื่องจักรทำงานได้เต็มประสิทธิภาพ โดยทั่วไปเราจะแบ่งตามเทคนิคการเคลือบผิวและวัสดุที่ถูกออกแบบมาให้รับมือกับแรงเสียดทานและการกัดกร่อนที่แตกต่างกัน ดังนี้

1. กระบอกไฮดรอลิกแบบทางเดียว (Single Acting Cylinder)

กระบอกไฮดรอลิกแบบทางเดียว ถูกออกแบบมาเพื่อเน้นการทำงานที่เรียบง่ายแต่ทรงพลังในทิศทางเดียว โดยระบบจะสั่งให้ปั้มไฮดรอลิคจ่ายน้ำมันเข้าสู่ห้องฝั่งหัวลูกสูบเพื่อดันให้แกนยืดตัวออกไปทำงานเพียงอย่างเดียว และเมื่อต้องการให้แกนหดกลับ ระบบจะอาศัยตัวช่วยจากภายนอกหรือภายใน เช่น แรงโน้มถ่วงจากน้ำหนักของโหลดที่กดทับลงมา หรือการใช้สปริงดึงกลับที่ติดตั้งอยู่ภายในตัวกระบอกเอง ทำให้กระบอกไม่เสียพลังงานน้ำมันในจังหวะขาหด

ลักษณะของแกน: มีโครงสร้างแกนเพียงด้านเดียว พื้นผิวจะต้องถูกเจียระไนจนเรียบเนียนเพื่อลดแรงเสียดทานขณะที่สปริงหรือน้ำหนักโหลดดันแกนกลับ และมีรูระบายอากาศเพื่อป้องกันการเกิดสุญญากาศภายในห้องที่ไม่มีน้ำมัน
ข้อดี: ลดความซับซ้อนของระบบวาล์วและท่อไฮดรอลิคได้ครึ่งหนึ่ง เพราะใช้สายเพียงเส้นเดียว จึงช่วยลดโอกาสรั่วซึมตามจุดต่อต่างๆ และประหยัดพลังงานในจังหวะขาหดไปในตัว
รูปแบบการใช้งาน: นิยมใช้ในงานแนวดิ่งที่เน้นพละกำลังในการยก เช่น ลิฟต์ไฮดรอลิกสำหรับขนส่งสินค้า, แม่แรงยกรถ หรือระบบเปิด-ปิดประตูเขื่อนขนาดใหญ่

2. กระบอกไฮดรอลิกแบบสองทาง (Double Acting Cylinder)

กระบอกไฮดรอลิกแบบสองทาง เป็นกระบอกสูบสามารถควบคุมการเคลื่อนที่ได้อย่างเบ็ดเสร็จทั้งจังหวะยืดและจังหวะหด โดยตัวเสื้อกระบอกจะมีพอร์ตน้ำมัน 2 ช่อง สำหรับจ่ายน้ำมันเข้าฝั่งหัวและฝั่งก้านสลับกันไปมา การทำงานในลักษณะนี้จะช่วยให้เครื่องจักรออกแรงกดและแรงดึงได้อย่างสมบูรณ์แบบในทุกตำแหน่งที่ติดตั้ง

ลักษณะของแกน: แกนเหล็กถูกยึดติดกับลูกสูบที่มีชุดซีลป้องกันน้ำมันรั่วข้ามฝั่งอย่างแน่นหนา ผิวแกนต้องมีความแข็งแรงสูงเพื่อรับทั้งแรงอัดในจังหวะยืดและแรงดึงในจังหวะหดตัว
ข้อดี: ให้การควบคุมที่แม่นยำสูงมาก สามารถสั่งหยุดแกนในตำแหน่งใดก็ได้ระหว่างระยะชัก และให้กำลังที่สม่ำเสมอในทุกทิศทาง ไม่ว่าจะติดตั้งในแนวนอนหรือมุมเอียงที่แรงโน้มถ่วงช่วยไม่ได้
รูปแบบการใช้งาน: ถือเป็นมาตรฐานหลักในเครื่องจักรกลหนักทุกประเภท เช่น ชุดแขนตักและบุ้งกี๋ของรถขุด, ใบมีดดันดินของรถไถ และหุ่นยนต์ในสายการผลิตอุตสาหกรรมรถยนต์

3. กระบอกไฮดรอลิกแบบไทร์ร็อด (Tie-Rod Cylinder)

กระบอกไฮดรอลิกแบบไทร์ร็อด เป็นกระบอกที่ถูกสร้างขึ้นภายใต้มาตรฐานอุตสาหกรรมที่เน้นการซ่อมบำรุงง่ายและรวดเร็ว โดยโครงสร้างภายนอกจะใช้แท่งเหล็กความแข็งแรงสูง 4 เส้น วิ่งขนานไปกับเสื้อกระบอกเพื่อยึดฝาปิดหัวและท้ายให้ติดกับกระบอกสูบไว้อย่างแน่นหนา

ลักษณะของแกน: ใช้แกนชุบฮาร์ดโครมคุณภาพสูงที่มีการทำเกลียวปลายก้านเป็นมาตรฐาน จึงถอดเปลี่ยนข้อต่อไฮดรอลิคหรือหัวยึดได้หลายรูปแบบตามความต้องการของเครื่องจักร
ข้อดี: โครงสร้างถอดแยกชิ้นส่วนได้ง่ายที่สุดเพียงแค่คลายน็อตเสาไทร์ร็อดออก ช่วยให้การเปลี่ยนซีลหรือซ่อมแซมภายในทำได้รวดเร็ว ช่วยลดระยะเวลาที่เครื่องจักรต้องหยุดทำงาน
รูปแบบการใช้งาน: เป็นกระบอกสูบมาตรฐานที่ใช้กันเกือบทุกโรงงานอุตสาหกรรม เช่น เครื่องฉีดพลาสติก, เครื่องปั๊มขึ้นรูปชิ้นส่วน และระบบสายพานลำเลียงอัตโนมัติ

4. กระบอกไฮดรอลิกแบบเทเลสโคปิก (Telescopic Cylinder)

กระบอกไฮดรอลิกแบบเทเลสโคปิก เป็นกระบอกที่ถูกออกแบบมาเพื่อทลายขีดจำกัดด้านพื้นที่ โดยแกนไฮดรอลิกประเภทนี้จะมีลักษณะเป็นท่อนซ้อนๆ กันอยู่ภายในเหมือนกล้องส่องทางไกลหรือเสาอากาศวิทยุ เมื่อจ่ายน้ำมันเข้าไป แกนท่อนใหญ่ที่สุดจะยืดออกก่อนแล้วตามด้วยท่อนเล็กลงมาตามลำดับ ทำให้ตัวกระบอกทำระยะชักได้ยาวกว่าความยาวของตัวกระบอกในขณะหดตัวหลายเท่าตัว

ลักษณะของแกน: ประกอบด้วยแกนเหล็กกลวงหลายขนาดซ้อนกัน แต่ละท่อนทำหน้าที่เป็นทั้งแกนและตัวเสื้อกระบอกให้กับท่อนถัดไป จึงต้องมีระบบซีลที่ซับซ้อนในทุกๆ รอยต่อของท่อนแกน
ข้อดี: เป็นทางเลือกเดียวสำหรับงานที่ต้องการระยะยืดยาวมหาศาลแต่มีพื้นที่ติดตั้งจำกัด ช่วยให้เครื่องจักรที่มีความกะทัดรัดสามารถทำงานได้เกินตัว
รูปแบบการใช้งาน: พบเห็นได้ในรถบรรทุกเทรลเลอร์หรือรถดั้มที่ต้องการยกกระบะขึ้นสูงในมุมชัน, บันไดรถดับเพลิง และเครนยกของที่ต้องการระยะเอื้อมสูงๆ

5. กระบอกไฮดรอลิกแบบลูกสูบแท่ง (Ram Cylinder)

กระบอกไฮดรอลิกแบบลูกสูบแท่ง เป็นกระบอกสูบที่ตัดความซับซ้อนของลูกสูบภายในออกแล้วใช้ตัวแกนขนาดใหญ่เกือบเท่ารูในของกระบอกเป็นตัวรับแรงดันน้ำมันโดยตรง แรงดันที่จ่ายเข้ามาจะผลักพื้นที่หน้าตัดทั้งหมดของแกนให้ยืดออกไปด้านหน้า เหมาะสำหรับงานที่ต้องการพลังในการดันหรือยกวัตถุที่มีน้ำหนักมหาศาลในแนวราบหรือแนวดิ่ง โดยไม่เน้นความเร็วในการเคลื่อนที่แต่เน้นความมั่นคงของโครงสร้างเป็นหลัก

ลักษณะของแกน: แกนเหล็กจะเป็นแท่งตันใหญ่ที่มีความแข็งแกร่งเชิงกลสูงสุด พื้นผิวภายนอกจะสัมผัสกับชุดซีลที่อยู่บริเวณฝาครอบกระบอกเท่านั้น จึงช่วยลดปัญหาเรื่องการรั่วซึมภายในที่เกิดกับลูกสูบแบบมาตรฐานอยู่บ่อยครั้ง
ข้อดี: ทนทานต่อแรงบิดและการกระแทกได้ดีเยี่ยมที่สุดในบรรดาแกนไฮดรอลิคทั้งหมด หมดปัญหาก้านสูบคดหรือลูกสูบหลุดออกจากก้านเนื่องจากตัวแกนเป็นเหล็กชิ้นเดียวขนาดใหญ่ที่มีความหนามาก
รูปแบบการใช้งาน: ใช้ในงานที่ต้องการพลังกดมหาศาล เช่น เครื่องอัดไฮดรอลิกขนาดใหญ่สำหรับอัดชิ้นส่วนรถยนต์, เครื่องอัดเศษเหล็ก หรือแท่นยกน้ำหนักในอู่ต่อเรือที่ต้องรับโหลดนิ่งๆ เป็นเวลานาน

6. กระบอกไฮดรอลิกแบบก้านคู่ (Double Rod Cylinder)

กระบอกไฮดรอลิกแบบก้านคู่ เป็นแกนที่เน้นความสมดุลและความเที่ยงตรง โดยมีก้านสูบยื่นออกมาจากตัวกระบอกสูบทั้งสองด้าน (ซ้ายและขวา) ที่เชื่อมต่ออยู่กับลูกสูบตัวเดียวกัน เมื่อลูกสูบเคลื่อนที่ แกนทั้งสองฝั่งจะขยับไปพร้อมกันในระยะที่เท่ากันเป๊ะ ไม่มีฝั่งใดฝั่งหนึ่งเสียเปรียบในด้านแรงดันหรือความเร็ว

ลักษณะของแกน: ก้านสูบยาวต่อเนื่องทะลุผ่านลูกสูบออกไปทั้งสองฝั่ง ทำให้พื้นที่หน้าตัดที่น้ำมันกระทำต่อลูกสูบ มีขนาดเท่ากันทั้งสองด้าน จึงให้แรงและพละกำลังที่สมมาตรกัน
ข้อดี: ให้ความเร็วในการยืดและหดที่เท่ากันพอดี ในขณะที่กระบอกแบบก้านเดี่ยวทำไม่ได้ อีกทั้งแกนที่ยื่นออกสองด้านยังช่วยประคองภาระและป้องกันอาการคดงอได้ดีกว่า
รูปแบบการใช้งาน: นิยมใช้ในระบบบังคับเลี้ยวของรถแทรกเตอร์และรถก่อสร้างเพื่อให้การเลี้ยวซ้ายและขวาตอบสนองเท่ากัน หรือใช้ในงานที่ต้องการการเคลื่อนที่สองฝั่งพร้อมกันในเครื่องจักรเจียรนัยผิวโลหะ

สัญญาณเตือนว่าถึงเวลาเช็คแกนไฮดรอลิคได้แล้ว

แกนไฮดรอลิคถือเป็นด่านหน้าที่ต้องรับภาระมากมาย จะเป็นส่วนที่มีโอกาสสึกหรอง่ายกว่าจุดอื่น หากเกิดสัญญาณเตือนเหล่านี้แม้เพียงเล็กน้อย อย่าชะล่าใจเด็ดขาด เพราะนั่นอาจก่อให้เกิดความเสียหายต่อไฮดรอลิคทั้งระบบ คุณสามารถเช็กสัญญาณต่างๆ ได้ดังนี้

คราบน้ำมันซึมที่ปลายกระบอก: หากพบน้ำมันไฮดรอลิคเคลือบอยู่บนผิวแกนมากกว่าปกติ หรือมีน้ำมันหยดบริเวณฝาครอบหัวกระบอก แสดงว่าผิวแกนเริ่มขรุขระจนไปครูดกับเนื้อซีลขณะเคลื่อนที่ หรืออาจเกิดจากค่าความดันลดที่ผิดปกติในระบบจนซีลทนไม่ไหว
รอยขีดข่วนหรือรอยบุบบนผิวโครเมียม: เมื่อมีสิ่งปนเปื้อนหลุดรอดเข้าไปในระบบ หรือผิวชุบฮาร์ดโครมเริ่มเสื่อมสภาพก่อนอายุการใช้งาน รอยเหล่านี้จะเป็นเหมือนใบเลื่อยที่คอยทำลายชุดซีลทุกครั้งที่ยืด-หด ทำให้เกิดรอยเส้นตามแนวยาวหรือรอยหลุมขนาดเล็ก
อาการสั่นกระตุกหรือเสียงดังผิดปกติ: หากแกนไฮดรอลิคเคลื่อนที่ไม่สมูทเหมือนแต่ก่อน เริ่มมีอาการกระตุกหรือมีเสียงครูดสลับกับเสียงหอน แสดงว่าแกนเริ่มคดงอหรือเกิดการเสียดสีระหว่างโลหะกับโลหะภายในกระบอก เนื่องจากลูกสูบเสียศูนย์
ความร้อนสูงผิดปกติบริเวณผิวแกน: หากสัมผัสกระบอกหรือแกนแล้วพบว่าร้อนจัดจนผิดสังเกต อาจเกิดจากแรงเสียดทานที่สูงเกินไปภายในระบบ ส่งผลให้น้ำมันเสื่อมสภาพเร็วขึ้นและทำให้แกนหรือซีลเสียหายก่อนเวลา

วิธีเลือกแกนไฮดรอลิคอย่างไรให้เหมาะกับคุณมากที่สุด

หลายคนเลือกแกนกระบอกไฮดรอลิคเพียงเพื่อให้ใส่ได้พอดี หรือราคาถูกกว่าแบรนด์ตามท้องตลาด แต่ในความเป็นจริงแล้วคุณควรเลือกให้ถูกประเภท เพราะหากเลือกไม่เหมาะกับหน้างานหรือเลือกแบรนด์ที่ไม่ได้มาตรฐาน นอกจากจะทำให้ระบบทำงานได้ไม่เต็มที่แล้ว อาจเสียเวลามานั่งซ่อมนั่งเปลี่ยนใหม่ ซึ่งเป็นเรื่องที่ไม่มีใครชอบแน่นอน และนี่คือ 3 ปัจจัยที่จะช่วยให้คุณตัดสินใจเลือกแกนที่เหมาะกับคุณมากที่สุดได้ง่ายขึ้น

1. เลือกจากภาระงานและแรงกด

ก่อนอื่นต้องดูว่าเครื่องจักรของคุณต้องรับน้ำหนักมหาศาลหรือมีแรงกระแทกบ่อยแค่ไหน หากเป็นงานหนักที่มีโอกาสโดนหินหรือของแข็งกระแทกแกนโดยตรง การเลือกแกนชุบแข็งอินดักชั่นถือว่าตอบโจทย์กว่าแกนฮาร์ดโครมทั่วไป เพราะช่วยป้องกันผิวแกนบุบหรือยุบตัว ซึ่งเป็นสาเหตุหลักของการรั่วซึม

2. เลือกจากสภาพแวดล้อมหน้างาน

สถานที่ทำงานของเครื่องจักรคือตัวกำหนดเกรดของผิวเคลือบ หากทำงานในโรงงานทั่วไป แกนฮาร์ดโครมเกรด CK45 ก็เพียงพอแล้ว แต่ถ้าต้องลุยงานกลางแจ้งที่แดดจัดและฝนตกบ่อย หรือหน้างานที่มีไอเกลือและสารเคมีกัดกร่อน คุณควรขยับไปใช้แกนสแตนเลสหรือแกนที่ผ่านการชุบโครเมียมสองชั้นเพื่อยืดอายุการใช้งานให้นานขึ้น

3. เลือกจากระยะชักและขนาดแกน

ความยาวของแกนที่ยืดออกมามีผลต่อการคดงอในอนาคต หากคุณต้องการระยะชักที่ยาวมาก ต้องมั่นใจว่าเส้นผ่านศูนย์กลางของแกนมีความหนาเพียงพอที่จะรับแรงกดได้โดยไม่เสียรูปทรง รวมถึงต้องพิจารณาพื้นที่ติดตั้งว่าเหมาะกับกระบอกแบบกะทัดรัดอย่างเทเลสโคปิกหรือแบบมาตรฐานทั่วไป

4. เลือกจากงบประมาณและแบรนด์

หากเป็นแกนของแบรนด์ชั้นนำจะมีราคาสูงกว่าแบรนด์ทั่วไปประมาณ 30-50% เพราะแบรนด์ชั้นนำจะใช้เหล็กเกรดพรีเมียม เช่น 20MnV6 หรือ 42CrMo4 ที่ทนต่อแรงบิดได้ดีกว่า หรืออาจมีชั้นชุบฮาร์ดโครมที่หนาและสม่ำเสมอ ซึ่งจะช่วยลดการสึกหรอของซีลได้ในระยะยาว การยอมจ่ายในราคาสูงเพื่อแบรนด์ที่ได้มาตรฐาน ISO จึงช่วยลดความเสี่ยงจากแกนคดงอหรือผิวชุบหลอกล่อนได้ดีกว่าในระยะยาว

แกนไฮดรอลิค ราคาเท่าไหร่?

ในปัจจุบันมีแกนไฮดรอลิค ให้เลือกซื้อหลากหลายราคา ขึ้นอยู่กับวัสดุที่ใช้ ประเภทของการใช้งาน และความน่าเชื่อถือของแบรนด์นั้นๆ วันนี้เรามีตารางราคาคร่าวๆ เพื่อให้คุณนำมาใช้ประกอบการตัดสินใจเลือกแกนที่ใช่สำหรับคุณ

ขนาดเส้นผ่านศูนย์กลาง (นิ้ว/มม.)	เกรดวัสดุ (มาตรฐาน)	ราคาประมาณการ (ต่อเมตร)	เหมาะสำหรับงาน
20 – 30 มม.	Hard Chrome (CK45)	800 – 1,500 บาท	งานเบา, เครื่องจักรขนาดเล็ก
40 – 60 มม.	Hard Chrome (CK45)	2,000 – 4,500 บาท	รถไถ, รถขุดขนาดเล็ก, ไลน์ผลิต
70 – 100 มม.	Hard Chrome (CK45)	5,000 – 9,500 บาท	เครื่องจักรกลหนัก, รถเครน
ทุกขนาด	Induction Hardened	ราคาบวกเพิ่ม 20-40%	งานกระแทกหนัก, รถขุดใหญ่
ทุกขนาด	Stainless Steel (304/316)	ราคาบวกเพิ่ม 2-3 เท่า	งานอาหาร, งานชายฝั่งทะเล

หมายเหตุ: ราคาเหล่านี้อาจไม่ตรงกับราคาแกนไฮดรอลิค ณ ปัจจุบัน แนะนำให้สอบถามราคาอัปเดตและเช็กสต็อกสินค้าจากผู้เชี่ยวชาญโดยตรงก่อนสั่งซื้อ ทั้งนี้ควรสอบถามหลายๆ ร้าน เพื่อให้ได้ราคาที่ตรงใจคุณมากที่สุด

แกนไฮดรอลิคมือสอง ดีไหม?

แกนไฮดรอลิกมือหนึ่งอาจเกินงบมากเกินไปสำหรับใครหลายๆ คน บางคนอาจเลือกใช้แกนไฮดรอลิคมือสองเพราะประหยัดงบประมาณได้มากกว่าถึง 50-70% แถมยังเหมาะสำหรับงานซ่อมด่วนหรือเครื่องจักรที่ไม่ได้ใช้งานหนักต่อเนื่องตลอด 24 ชั่วโมง แต่อย่างไรก็ตาม สิ่งสำคัญที่สุดคือการตรวจสอบสภาพผิวโครเมียมอย่างละเอียดว่ารอยตามขวางหรือรอยขุมสนิมลึกหรือไม่ รวมถึงต้องตรวจสอบค่าความตรงของแกนด้วยเครื่องมือวัดด้วยเสมอ เพราะถ้าแกนคดเพียงเล็กน้อยหรือผิวสากเพียงนิดเดียว มันอาจกลายเป็นตะไบที่คอยกัดกินชุดซีลใหม่ของคุณจนหมดสภาพภายในไม่กี่ชั่วโมง ดังนั้นหากคุณไม่ได้มีความชำนาญในการคัดเลือกสภาพสินค้า การจ่ายเพิ่มเพื่อซื้อแกนใหม่ที่มีการรับประกันอาจคุ้มค่ากว่าในระยะยาว

สุดท้ายนี้ แกนไฮดรอลิค ไม่ใช่แค่แท่งเหล็กทั่วไป แต่เป็นมัดกล้ามเนื้อที่ทำหน้าที่เปลี่ยนแรงดันน้ำมันให้กลายเป็นพละกำลังขับเคลื่อนเครื่องจักร ดังนั้นการเลือกแกนให้ถูกประเภทจึงเป็นกุญแจสำคัญที่ช่วยให้งานของคุณเสร็จไวและลดภาระการซ่อมบำรุงในระยะยาว เพียงแค่เลือกลงทุนกับวัสดุที่เหมาะสมกับหน้างาน และหมั่นตรวจเช็กสัญญาณเตือนอย่างสม่ำเสมอ เพื่อให้คุณรักษาประสิทธิภาพของระบบไฮดรอลิคให้ทำงานได้อย่างเต็มพลังและคุ้มค่ากับงบประมาณที่สุด
